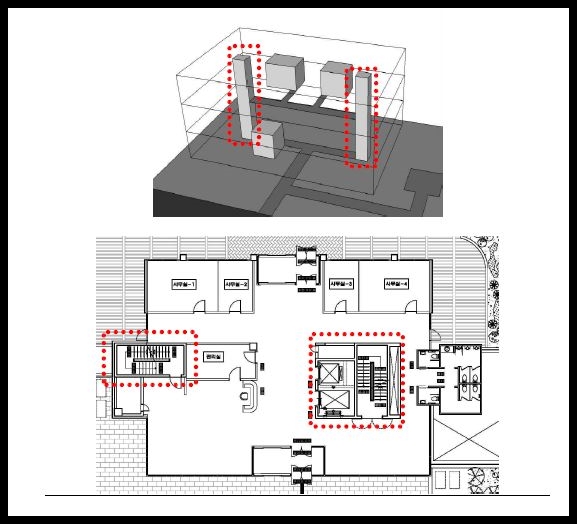

내부시설 – 계단

내부시설 – 계단

유효폭 – 계단 및 참의 유효폭 1.2m이상



디딤판과 챌면 – 챌면 설치, 디딤판 너비는 0.28m이상, 챌면의 높이는 0.18m이하



손잡이 및 점자표지판 – 손잡이 연속 설치(∅32~38, H=0.8m~0.9m, 양끝 0.3m이상 수평 연장) 손잡이 양끝과 굴절부분에 층수 ・위치 안내하는 점자표지판 부착



계단코 – 계단코에는 줄눈넣기 또는 미끄럼방지재 마감



점형블록 – 계단의 시작과 끝(참 포함) 0.3m 이격하여 계단 폭만큼 점형블록 설치

8. 장애인등의 통행이 가능한 계단

가. 계단의 형태

(1) 계단은 직선 또는 꺽임형태로 설치할 수 있다.

(2) 바닥면으로부터 높이 1.8미터 이내마다 휴식을 할 수 있도록 수평면으로 된 참을 설치할 수 있다.

나. 유효폭

계단 및 참의 유효폭은 1.2미터 이상으로 하여야 한다. 다만, 건축물의 옥외 피난계단은 0.9미터 이상으로 할 수 있다.

다. 디딤판과 챌면

(1) 계단에는 챌면을 반드시 설치하여야 한다.

(2) 디딤판의 너비는 0.28미터 이상, 챌면의 높이는 0.18미터 이하로 하되, 동일한 계단(참을 설치하는 경우에는 참까지의 계단을 말한다.)에서 디딤판의 너비와 챌면의 높이는 균일하게 하여야 한다.

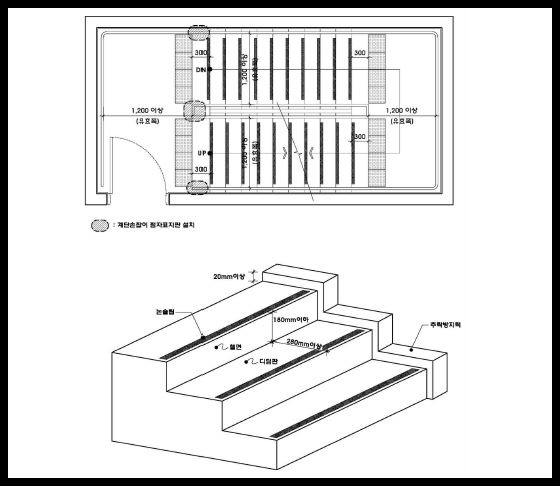

(3) 디딤판의 끝부분에 아래의 그림과 같이 발끝이나 목발의 끝이 걸리지 아니하도록 챌면의 기울기는 디딤판의 수평면으로부터 60도 이상으로 하여야 하며, 계단코는 3센티미터 이상 돌출하여서는 아니된다.

라. 손잡이 및 점자표지판

(1) 계단의 양측면에서는 손잡이를 연속하여 설치하여야 한다. 다만, 방화문 등의 설치로 손잡이를 연속하여 설치할 수 없는 경우에는 방화문 등의 설치에 소요되는 부분에 한하여 손잡이를 설치하지 아니할 수 있다.

(2) 경사면에 설치된 손잡이의 끝부분에는 0.3미터 이상의 수평손잡이를 설치하여야 한다.

(3) 손잡이의 양끝부분 및 굴절부분에는 층수・위치 등을 나타내는 점자표지판을 부착하여야 한다.

(4) 손잡이에 관한 기타 세부기준은 제7호의 복도의 손잡이에 관한 규정을 적용한다.

마. 재질과 마감

(1) 계단의 바닥표면은 미끄러지지 아니하는 재질로 평탄하게 마감할 수 있다.

(2) 계단코에는 줄눈넣기를 하거나 경질고무류 등의 미끄럼방지재로 마감하여야 한다. 다만, 바닥표면 전체를 미끄러지지 아니하는 재질로 마감한 경우에는 그러하지 아니한다.

(3) 계단이 시작되는 지점과 끝나는 지점의 0.3미터 전면에는 계단의 폭만큼 점형블록을 설치하거나 시각장애인이 감지할 수 있도록 바닥재의 질감 등을 달리하여야 한다.

바. 기타설비

(1) 계단의 측면에는 난간을 설치하는 경우에는 난간하부에 바닥면으로부터 높이 2센티미터 이상의 추락방지턱을 설치할 수 있다.

(2) 계단코의 색상은 계단의 바닥재 색상과 달리 할 수 있다.
